Unity 2D FOV 연출

본 글은 Code Monkey의 영상을 참고하였습니다.

https://unitycodemonkey.com/video.php?v=CSeUMTaNFYk

Code Monkey - Field of View Effect in Unity (Line of Sight, View Cone)

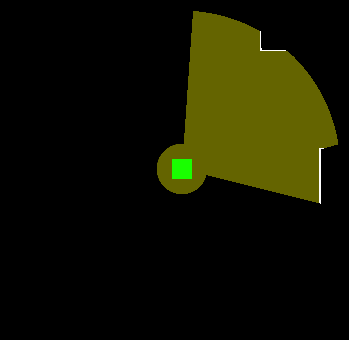

2D FOV 연출.. 뭐 이런거

2D 게임에서 종종 보이는 방법입니다.

잘만 활용하면 단조로운 맵도 입체감 있게 만들 수 있고 공포 분위기 연출에 훌륭한 방법 중 하나입니다.



여러가지 방법이 있겠지만 여기선 매프레임 수십번의 레이를 쏘아 레이 도착점을 이어 메쉬를 그리는 방법입니다.

코드가 쉬운 편이고 퀄리티와 퍼포먼스에 주는 영향도 직관적입니다.



위 코드몽키 영상에서 나온 코드에서 살짝 손을 보아 시야각을 그리는 방식은 동일하지만 다루기 더 편하게 만들어본 코드입니다.

using UnityEngine;

[RequireComponent(typeof(MeshFilter))]
[RequireComponent(typeof(MeshRenderer))]

public class FieldOfView : MonoBehaviour
{
    [Range(0, 360)] public float fov = 90f;     //시야각
    public int rayCount = 90;                   //레이의 수 (높을수록 퀄리티↑퍼포먼스↑)
    public float viewDistance = 10f;            //거리
    public LayerMask layerMask;                 //벽으로 인식할 레이어

    private Camera mainCamera;                  //카메라
    private Mesh mesh;                          //시야각을 그려줄 메쉬

    private void Start()
    {
        mainCamera = Camera.main;
        mesh = new Mesh();
        mesh.name = "FOV_Effect";
        GetComponent<MeshFilter>().mesh = mesh;
    }

    private void LateUpdate()
    {
        Vector3 mousePosition = mainCamera.ScreenToWorldPoint(Input.mousePosition);
        transform.eulerAngles = new Vector3(0, 0, GetAngleFromVector(new Vector3(mousePosition.x - transform.position.x, mousePosition.y - transform.position.y, 0)));
        DrawFOV();
    }

    private void DrawFOV()
    {
        float angle = fov * 0.5f;
        float angleIncrease = fov / rayCount;

        Vector3[] vertices = new Vector3[rayCount + 1 + 1];
        Vector2[] uv = new Vector2[vertices.Length];
        int[] triangles = new int[rayCount * 3];

        vertices[0] = Vector3.zero;

        int vertexIndex = 1;
        int triangleIndex = 0;
        for (int i = 0; i <= rayCount; i++)
        {
            Vector3 vertex;
            RaycastHit2D raycastHit2D = Physics2D.Raycast(transform.position, GetVectorFromAngle(transform.eulerAngles.z + angle), viewDistance, layerMask);
            if (raycastHit2D.collider == null)
            {
                vertex = GetVectorFromAngle(angle) * viewDistance;
            }
            else
            {
                vertex = GetVectorFromAngle(angle) * (raycastHit2D.distance / viewDistance) * viewDistance;
            }
            vertices[vertexIndex] = vertex;

            if (0 < i)
            {
                triangles[triangleIndex + 0] = 0;
                triangles[triangleIndex + 1] = vertexIndex - 1;
                triangles[triangleIndex + 2] = vertexIndex;

                triangleIndex += 3;
            }

            ++vertexIndex;
            angle -= angleIncrease;
        }

        mesh.vertices = vertices;
        mesh.uv = uv;
        mesh.triangles = triangles;
    }
    private Vector3 GetVectorFromAngle(float angle)
    {
        float angleRad = angle * (Mathf.PI / 180f);
        return new Vector3(Mathf.Cos(angleRad), Mathf.Sin(angleRad));
    }
    private int GetAngleFromVector(Vector3 dir)
    {
        dir = dir.normalized;
        float n = Mathf.Atan2(dir.y, dir.x) * Mathf.Rad2Deg;
        if (n < 0) n += 360;
        int angle = Mathf.RoundToInt(n);

        return angle;
    }
}



아래 GetVectorFromAngle, GetAngleFromVector 함수는 원래 코드몽키 유틸리티용 코드에 포함된 함수입니다만 한 눈에 보기 쉬우라고 옮겨놨습니다.



rayCount값의 경우 fov와 동일해야 제일 깔끔하게 나오는 것 같습니다.

rayCount가 더 높아도 좋겠지만 그만큼 퍼포먼스가 상승합니다.





참고로 GIF에서 벽 테두리가 보이는 것은 쉐이더 효과라 위 코드만으론 불가능합니다.
